Technologie výstavby

Konstrukce našich dřevostaveb

Rodinné domy stavíme formou částečné prefabrikace, z připravených panelů v našem výrobním závodě. Výroba je certifikována a je pod dohledem VVUD Praha (Výzkumný a vývojový ústav dřevařský). Prefabrikace zkracuje dobu výstavby. Umístění prvků v konstrukci je jasně dáno výrobní dokumentací. Zvolený stupeň prefabrikace umožňuje našim klientům projít si stavbu po dokončení hrubé stavby a před realizací samotných rozvodů řemesel doladit umístění vypínačů, zásuvek apod. Největším přínosem však je to, že lze před finálním zaklopením konstrukcí zkontrolovat stav vzduchotěsné (parotěsné) vrstvy a na „vlastní oči“ si tak prověřit vysokou kvalitu námi dodaných staveb. Toto ověření je u nás součástí standardní dodávky domu a je prováděno nezávislým blowerdoor testem, během kterého lze zjistit případné netěsnosti a ty opravit. Správnost provedení této vrstvy je zárukou dlouhodobé životnosti stavby. Certifikát blowerdoor testu je součást předávacího protokolu domu. Na naši nosnou konstrukci tak poskytujeme záruku 30 let.

Skladby konstrukcí stěn

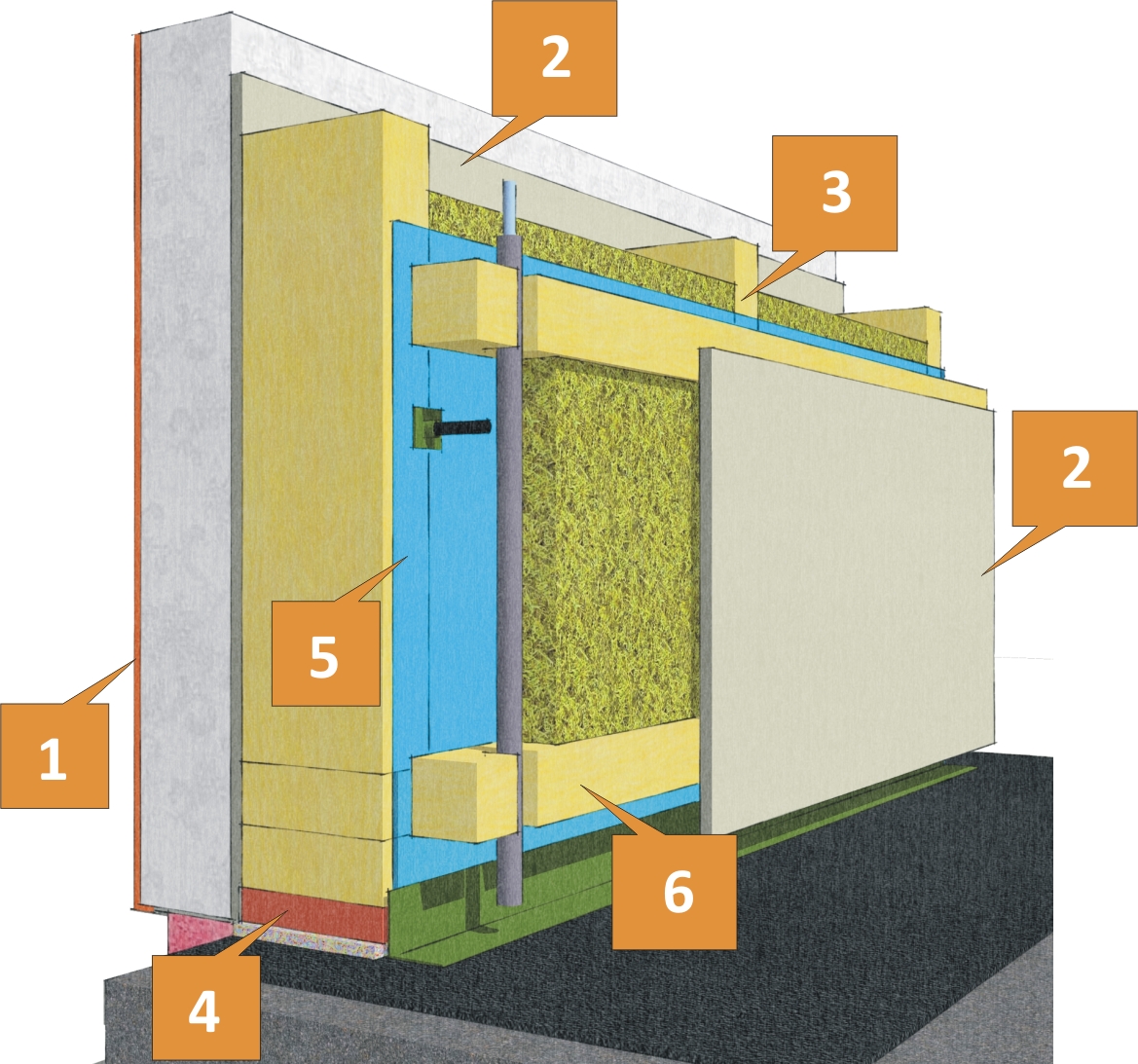

Obvodová stěna standardní

Standardní skladba konstrukce obvodové stěny celkové tloušťky 335 mm. Souč. prostupu tepla: ud=0,14 W.m-2K-1 (včetně započítání vlivu tepelných mostů).

STENA STANDARD

1. Fasádní systém z EPS ukončený difúzně otevřenou silikonovou omítkou.
2. Vnitřní a vnější opláštění nosnými, stabilními, protipožárními a mechanicky odolnými konstrukčními deskami Rigistabil tl. 15 mm. Vnitřní opláštění doplněno systémem pásek STRAIT-FLEX, který zabraňuje tvorbě prasklin ve všech spojích stěn vlivem sedání a dotvarování stavby.
3. Nosná konstrukce stěn z průmyslově sušeného hoblovaného hranolu (KVH hranolu). Vložená tepelná izolace z čedičové vlny ISOVER WOODSIL. Čedičová vlna, oproti vlně skelné vykazuje vyšší protipožární odolnost, má lepší akustické vlastnosti, poskytuje lepší tepelnou stabilitu (ochranu proti přehřívání interiéru) a rozměrovou stabilitu tj. ve stavbě nesesedá.
4. Spodní práh dřevostavby proveden z modřínového dřeva (dřevina odolnější proti vlhkosti).
5. Vzduchotěsná (parotěsná) vrstva s dvojnásobně lepeným spojem.
6. Instalační předstěna tl. 60 mm s dodatečným zateplením čedičovou vlnou ISOVER AKU. Veškeré rozvody instalací provedeny v konstrukci předstěny.

PLUSY:

  • Léty prověřený a funkční systém
  • Nižší cena

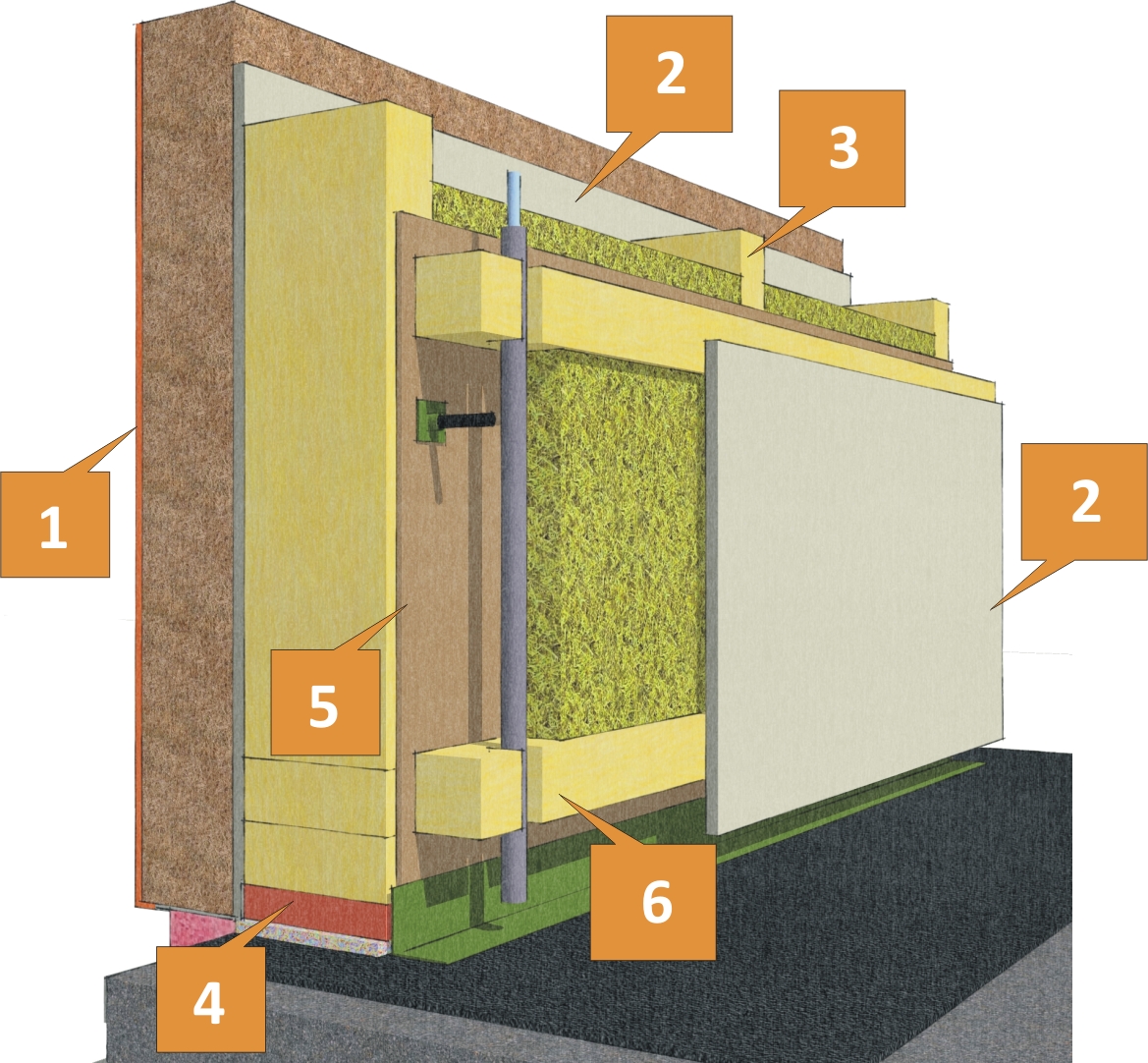

Obvodová stěna difúzně otevřená

Difúzně otevřená skladba konstrukce obvodové stěny o celkové tloušťce tl. 335 mm. Souč. prostupu tepla: ud=0,15 W.m-2K-1 (včetně započítání vlivu tepelných mostů).

STENA DO

1. Fasádní systém tvořený dřevovláknitou izolací STEICO s difúzně otevřenou silikon silikátovou omítkou.
2. Vnitřní a vnější opláštění nosnými, stabilními, protipožárními a mechanicky odolnými konstrukčními deskami Rigistabil tl. 15 mm. Vnitřní opláštění doplněno systémem pásek STRAIT-FLEX, který zabraňuje tvorbě prasklin ve všech spojích stěn vlivem sedání a dotvarování stavby.
3. Nosná konstrukce stěn z průmyslově sušeného hoblovaného hranolu (KVH hranolu). Vložená tepelná izolace z čedičové vlny ISOVER WOODSIL. Čedičová vlna, oproti vlně skelné vykazuje vyšší protipožární odolnost, má lepší akustické vlastnosti, poskytuje lepší tepelnou stabilitu (ochranu proti přehřívání interiéru) a rozměrovou stabilitu tj. ve stavbě nesesedá.
4. Spodní práh dřevostavby proveden z modřínového dřeva (dřevina odolnější proti vlhkosti).
5. Vzduchotěsná (parobrzdná) vrstva s dvojnásobně lepeným spojem.
6. Instalační předstěna tl. 60 mm s dodatečným zateplením čedičovou vlnou ISOVER AKU. Veškeré rozvody instalací provedeny v konstrukci předstěny.

PLUSY:

  • Konstrukce má lepší regenerační schopnost. (potenciál odparu vodní páry)
  • Konstrukce zpomaluje prostup tepla do interiéru v letních měsících.
  • Konstrukce, přispívá k regulaci vlhkosti v interiéru.
Mýty o „difúzně otevřené konstrukci"
  • Dům dýchá, není třeba větrat.

Omyl. Aby byl dům úsporný, musí být těsný. Aby byl těsný, musí obsahovat vzduchotěsnou vrstvu (ať už parotěsnou nebo parobrzdnou). U zděných domů je tato vrstva tvořena buď samotnou technologií stěn (zdivem) nebo omítkami. Těsný dům tedy nevětrá, v interiéru provozem stoupá podíl CO2 a vzdušná vlhkost. Podíl difúzně otevřené konstrukce, na snižování nebo zvyšování množství vodní páry a CO2 ve vzduchu v interiéru, není významný. Při obou systémech tak je třeba účinně větrat a to buď přirozeně, nebo nuceně.

  • U difúzně otevřené skladby se neřeší detaily a vzduchotěsnost stavby

Omyl. I pro difúzně otevřenou konstrukci platí, že vnikání proudícího vzduchu do konstrukce má negativní vliv na její životnost. Proto i zde je třeba vzduchotěsnou vrstvu provést s nejvyšší pečlivostí, a nejlépe ji před zaklopením zkontrolovat blowerdoor testem.

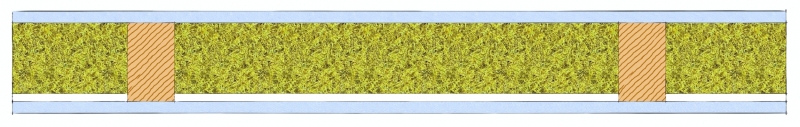

Nenosná příčka
celk. tloušťka 130 mm

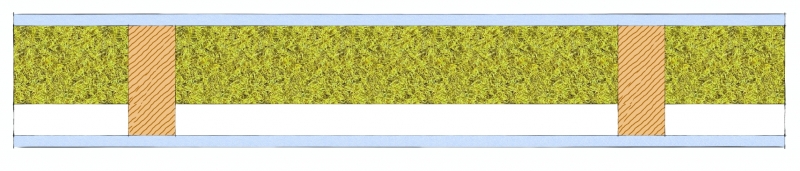

Vnitřní nosná stěna
celk. tloušťka 170 mm

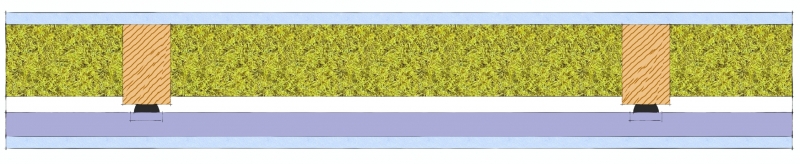

Vnitřní akustická stěna
celk. tloušťka 170 mm, vzduchová neprůzvučnost Rw´=0,42dB
příčka nenosná vnitřní nosná_stěna akustická příčka

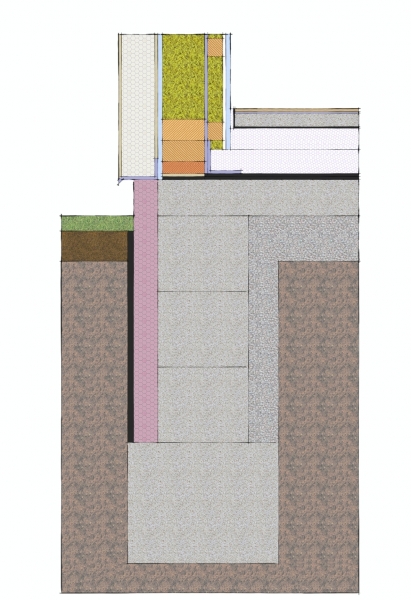

Podlaha v přízemí
a standardní provedení základu u obvodové stěny - celk. tl. podlahy 210 mm. Souč. prostupu tepla: ud=0,24 W.m-2K-1 .  Sokl zateplen XPS polystyrenem tl. 80 mm do nezámrzné hloubky, na výšku 3 tvárnic.

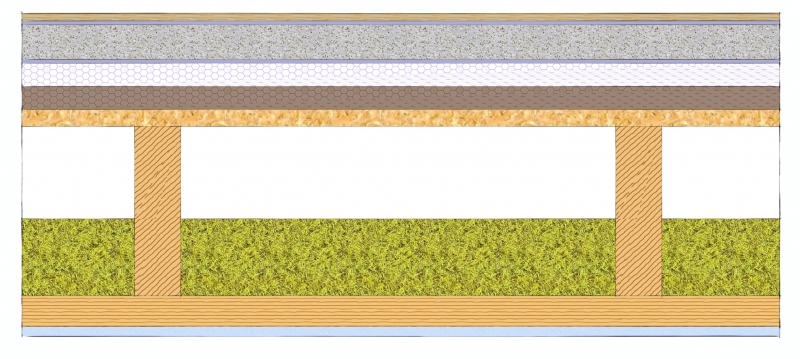

 Podlaha v patře
celk. tl. stropu včetně podlahy 420 mm. Cementový potěr 45 mm na kročejové izolaci tl. 60 mm.

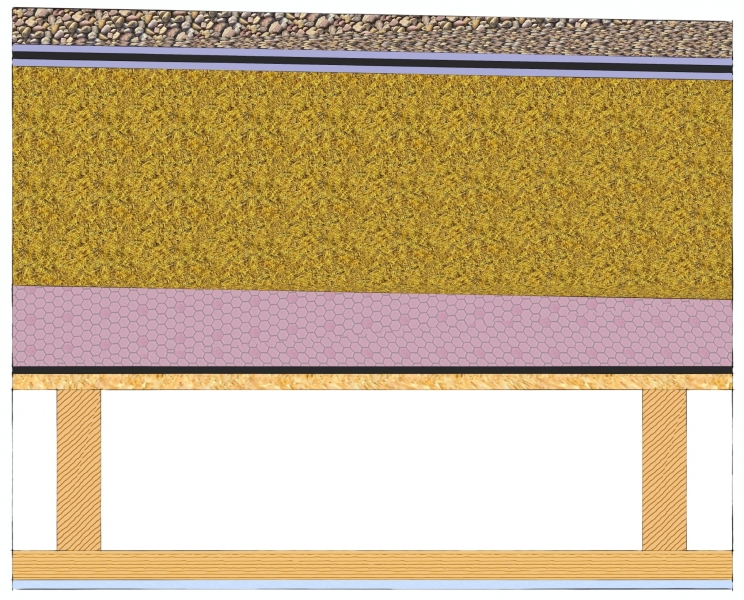

 Plochá střecha
celk. tl. střechy min. 705 mm, souč. prostupu tepla: ud=0,12 W.m-2K-1
základ strop mezi_patry plochá střecha

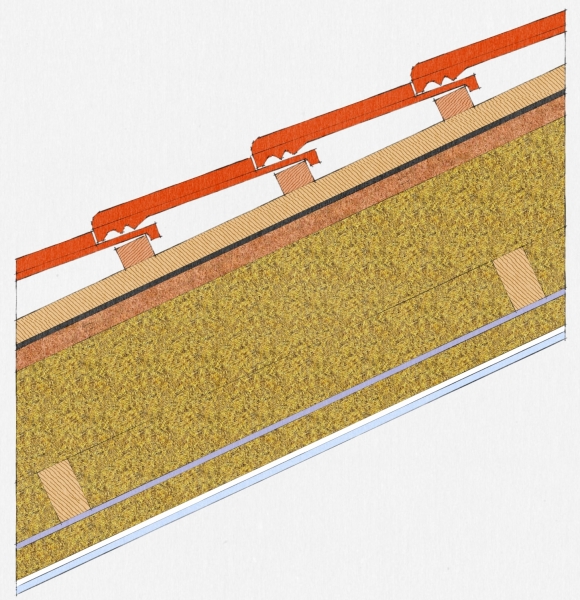

Šikmá střecha zateplená
(vodotěsné podstřeší)
Celk. tl. střechy vč. bednění (bez krytiny a laťování)
400 mm. Souč. prostupu tepla: ud=0,11 W.m-2K-1

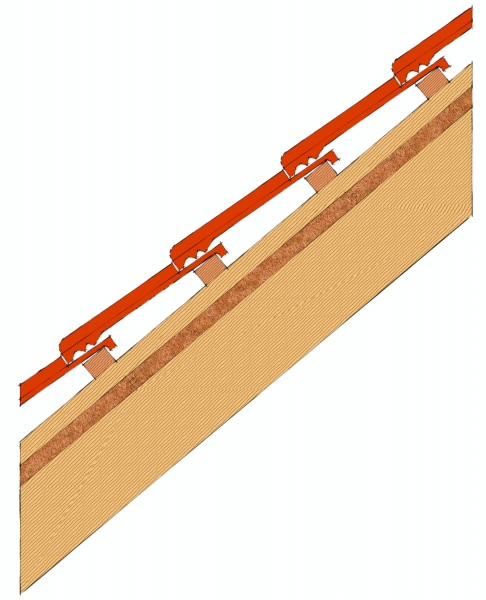

Šikmá střecha nezateplená
bednění střechy z dřevovláknité desky P+D tl. 35 mm. Spojená funkce tepelně izolační a funkce DHV (doplňková hydroizolační vrstva)

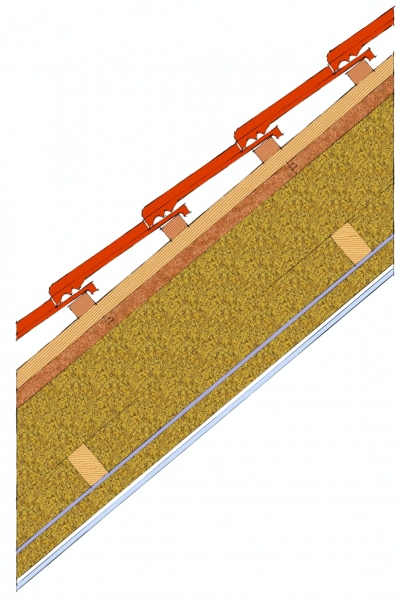

Šikmá střecha
(zateplená - standardní podstřeší)
Celk. tl. střechy vč. bednění (bez krytiny a laťování) 400 mm. Souč. prostupu tepla: ud=0,11 W.m-2K-1
šikmá střecha_zateplená_vodotěsné_podstřeší šikmá střecha_nezateplená šikmá střecha_zateplená_standardní_podstřeší

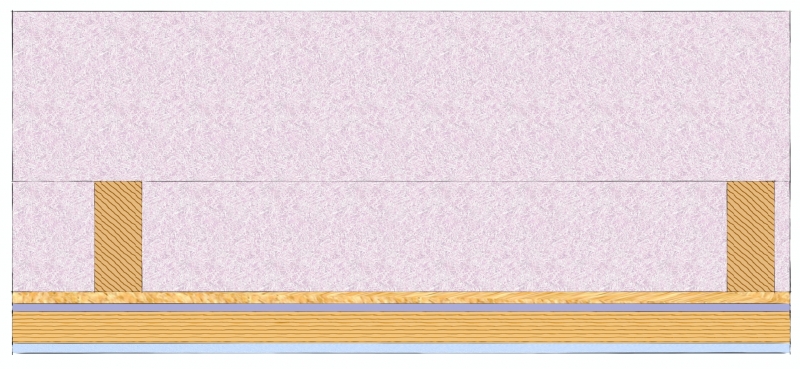

Zateplený podhled - přízemní dům
celk. tl. podhledu 425 mm. Foukaná celulózová izolace THERMOFLOC. Souč. prostupu tepla: ud=0,12 W.m-2K-1

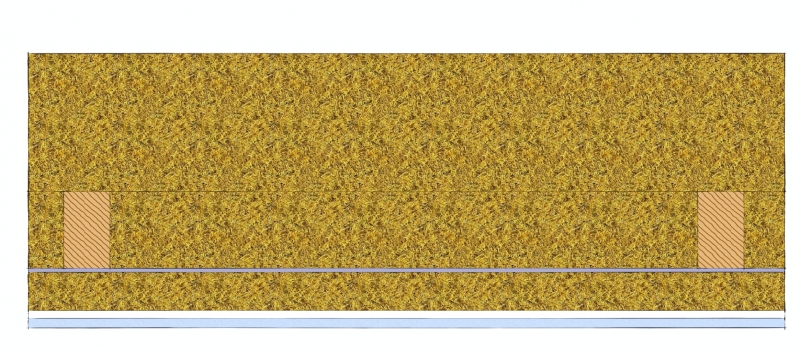

Podhled podkroví dům
celk. tl. konstrukce 360 mm. Souč. prostupu tepla: ud=0,13 Wm-2K-1
podhled přízemní_dům podhled podkroví



V ceně domu je toto vybavení

Komín:

  • Svislý kouřovod s funkcí komína tříplášťový (nerez/izolace/nerez), výrobce: JEREMIAS

Střešní krytina:

  • Šikmé střechy - betonová skládaná se zárukou 50 let, výrobce: MEDITERRAN.
  • Ploché střechy - PVC fólie stabilizovaná kačírkem, výrobce: SIKA
  • Okapový systém a venkovní klempířské prvky - barvený FeZn plech, výrobce: KJ&G

Okna a vchodové dveře:

  • Plastová bílá - sedmikomorový rozšířený profil VEKA š. 82 mm, s trojsklem Ug=0,6 W.m-2K-1. Včetně izolačního rámu integrovaného do konstrukce stěn. Výrobce: STAVONA
  • Střešní okna GLU – bílé bezúdržbové, s horním ovládáním, izolační trojsklo. Výrobce: VELUX
  • Parapety vnější – hliníkové, eloxované, bílé vč. krytek. Vchodové dveře a francouzské dveře opatřeny zvenku okopovým nerezovým plechem
  • Parapety vnitřní – plastové komůrkové, bílé vč. krytek

Garážová vrata bílá, sekční se zateplenou lamelou PUR izolací, s el. pohonem a 2 ks dálkového ovládání, výrobce: TRIDO

Vnitřní rozvody zdravotechniky:

  • Kanalizace z trubek HT včetně přípravy pro pračku, dřez a myčku
  • Předstěnový systém pro závěsná WC, výrobce: GEBERIT
  • Rozvody vody trubkami s hliníkovou vrstvou (PE-Xa), výrobce: REHAU-RAUTITAN
  • Rohové ventily, včetně přípravy pro pračku, dřez a myčku, výrobce: SCHELL
  • Nezámrzný zahradní ventil, výrobce: KEMPER

Vnitřní rozvody VZT:

  • Příprava pro digestoř – prostupy ukončené mřížkou nebo odvětrávací taškou
  • WC, koupelny - prostupy ukončené mřížkou nebo odvětrávací mřížkou s axiálním ventilátorem s doběhovým spínačem (nebo hygrostatem)
  • Spíž, garáž - prostupy ukončené mřížkou

Rozvody provedené z plastového VZT potrubí nebo ohebného potrubí, prostupy přes střešní konstrukci provedeny včetně kondenzačních jímek s odvodem kondenzátu do kanalizace.

Elektroinstalace:

  • Domovní rozvaděč vč. vystrojení a přepěťové ochrany
  • Vypínače, zásuvky - Tango bílé
  • Světelné vývody ukončené paticí se žárovkou, výrobce: ABB
  • Bleskosvod
  • Příprava TV, sat, internet
  • Autonomní hlásič požáru

Vytápění:

  • El. podlahové, každý okruh dotykový programovatelný termostat. Výrobce: V-SYSTEM a FENIX

Ohřev teplé užitkové vody tepelným čerpadlem:

  • Zásobníkový ohřívač s tepelným čerpadlem NUOS PLUS 200L (dům s dispozicí 2+KK NUOS EVO 80L) včetně napojení vzduchotechniky na exteriér. Výrobce: ARISTON

Hrubé podlahy v přízemí a patře:

  • Plovoucí cementový litý potěr, výrobce: PROFIBAUSTOFFE

Krbová kamna:

  • Kamna pro nízkoenergetický dům, s externím přívodem spalovacího vzduchu, výkon 2-4 KW, typ SALERNO II ANTRACIT, výrobce: HAAS&SOHN
  • Součástí dodávky je sklo pod kamna a obkladu stěny za kamny z cihelných pásků KLINKER

Obklady, dlažby:

  • Keramický obklad a dlažba, na střih, do formátu 30 cm, materiál v hodnotě 350,- Kč/m2 bez DPH

Malby:

  • Dvojnásobný nátěr PRIMALEX bílý, včetně penetrace

Zařizovací předměty:

  • Umyvadla, umývátka, vany akrylátové, sprchové vaničky keramické, závěsná WC a baterie, výrobce: JIKA
  • Sprchové kouty bezvaničkové, spádovaná podlaha s nerezovým žlabem a roštem, výrobce: VIGOUR
  • Sprchové zástěny a kouty, výrobce: RAVAK a JIKA

Podlahy:

  • Plovoucí podlaha v hodnotě materiálu 350,- Kč/m2 bez DPH

Vnitřní dveře:

  • Řada KOMFORT, typ ELEGANT, plné, do obývacího pokoje a chodby celoprosklené, kování v hodnotě 500,- Kč/ks bez DPH. Jedna místnost v domě dveře akustické, včetně akustické obložkové zárubně, Rw=27dB. Výrobce SAPELI

Schodiště:

  • Schodiště truhlářské, samonosné, schodnicové s podstupnicemi lakovaný buk, zábradlí bukové se svislými výplněmi – kulatina.
  • Půdní schůdky skládací, zateplené, pro nízkoenergetické domy, výrobce: FAKRO

Pro lepší představu o ceně se podívejte na rozsah dodávky.

·         komín: svislý kouřovod s funkcí komína tříplášťový  (nerez/izolace/nerez), výrobce: JEREMIAS

·         Střešní krytina:

-          Šikmé střechy: betonová skládaná se zárukou 50 let, výrobce: MEDITERRAN.

-          Ploché střechy: PVC fólie stabilizovaná kačírkem:  výrobce SIKA

·         okapový systém a venkovní klempířské prvky:  barvený FeZn plech, výrobce: KJ&G

·         okna a vchodové dveře: plastová bílá, sedmikomorový rozšířený profil VEKA š. 82 mm, s trojsklem Ug=0,06  W.m-2K-1. Včetně izolačního rámu integrovaného do konstrukce stěn.

výrobce: STAVONA

Střešní okna GLU- bílé bezúdržbové, s horním ovládáním, izolační trojsklo

výrobce: VELUX

Parapety vnější – hliníkové, eloxované, bílé vč. krytek. Vchodové dveře a francouzské dveře opatřeny zvenku okopovým nerezovým plechem

·         Parapety vnitřní – plastové komůrkové, bílé vč. krytek

·         Garážová vrata bílá, sekční se zateplenou lamelou PUR izolací, s el. pohonem a 2 ks dálkového ovládání, výrobce TRIDO

·         Vnitřní rozvody zdravotechniky:

-          kanalizace z trubek HT včetně přípravy pro pračku, dřez a myčku

-          předstěnový systém pro závěsná WC, výrobce: GEBERIT

-          rozvody vody trubkami s hliníkovou vrstvou (PE-Xa), výrobce: REHAU-RAUTITAN

-          rohové ventily, včetně přípravy pro pračku, dřez a myčku, výrobce: SCHELL

-          nezámrzný zahradní ventil, výrobce: KEMPER

·         Vnitřní rozvody VZT:

-          příprava pro digestoř – prostupy ukončené mřížkou nebo odvětrávací taškou

-          WC, koupelny: prostupy ukončené mřížkou nebo odvětrávací mřížkou s axiálním ventilátorem s doběhovým spínačem (nebo hygrostatem)

-          spíž, garáž: prostupy ukončené mřížkou

Rozvody provedené z plastového VZT potrubí nebo ohebného potrubí, prostupy přes střešní konstrukci provedeny  včetně kondenzačních jímek s odvodem kondenzátu do kanalizace

·         Elektroinstalace:

-          domovní rozvaděč vč. vystrojení a přepěťové ochrany

-          vypínače, zásuvky- Tango  bílé

-          světelné vývody ukončené paticí se žárovkou

 výrobce: ABB

-          bleskosvod

-          příprava TV, sat, internet

-          autonomní hlásič požáru

·         Vytápění:

-          el. podlahové, každý okruh dotykový programovatelný termostat.

výrobce: V-SYSTEM a FENIX

·         Ohřev teplé užitkové vody tepelným čerpadlem:

-          zásobníkový ohřívač s tepelným čerpadlem NUOS PLUS 200L (dům s dispozicí 2+KK NUOS EVO 80L) včetně napojení vzduchotechniky na exteriér.

výrobce: ARISTON

·         Hrubé podlahy v přízemí a patře:

-          plovoucí cementový litý potěr, výrobce:  PROFIBAUSTOFFE

·         Krbová kamna:

-          kamna pro nízkoenergetický dům, s externím přívodem spalovacího vzduchu, výkon 2-4 KW, typ SALERNO II ANTRACIT

výrobce: HAAS&SOHN

-          součástí dodávky je sklo pod kamna a obkladu stěny za kamny z cihelných pásků KLINKER

·         Obklady, dlažby:

-          keramický obklad a dlažba, na střih, do formátu 30 cm, materiál v hodnotě 350,- Kč/m2 bez DPH

·         Malby:

-          dvojnásobný nátěr PRIMALEX bílý, včetně penetrace

·         Zařizovací předměty:

-          umyvadla, umývátka, vany akrylátové, sprchové vaničky keramické, závěsná WC a baterie, výrobce: JIKA

-          sprchové kouty bezvaničkové, spádovaná podlaha s nerezovým žlabem a roštem, výrobce: VIGOUR

-          sprchové zástěny a kouty, výrobce: RAVAK a JIKA

·         Podlahy:

-          plovoucí podlaha v hodnotě materiálu 350,- Kč/m2 bez DPH

·         Vnitřní dveře:

-          řada KOMFORT, typ ELEGANT, plné, do obývacího pokoje a chodby celoprosklené, kování v hodnotě 500,- Kč/ks bez DPH. Jedna místnost v domě dveře akustické, včetně akustické obložkové zárubně, Rw=27dB.

-          Výrobce SAPELI

·         Schodiště:

-          Schodiště truhlářské, samonosné, schodnicové s podstupnicemi - lakovaný buk, zábradlí bukové se svislými výplněmi – kulatina.

-          Půdní schůdky skládací, zateplené, pro nízkoenergetické domy, výrobce: FAKRO
